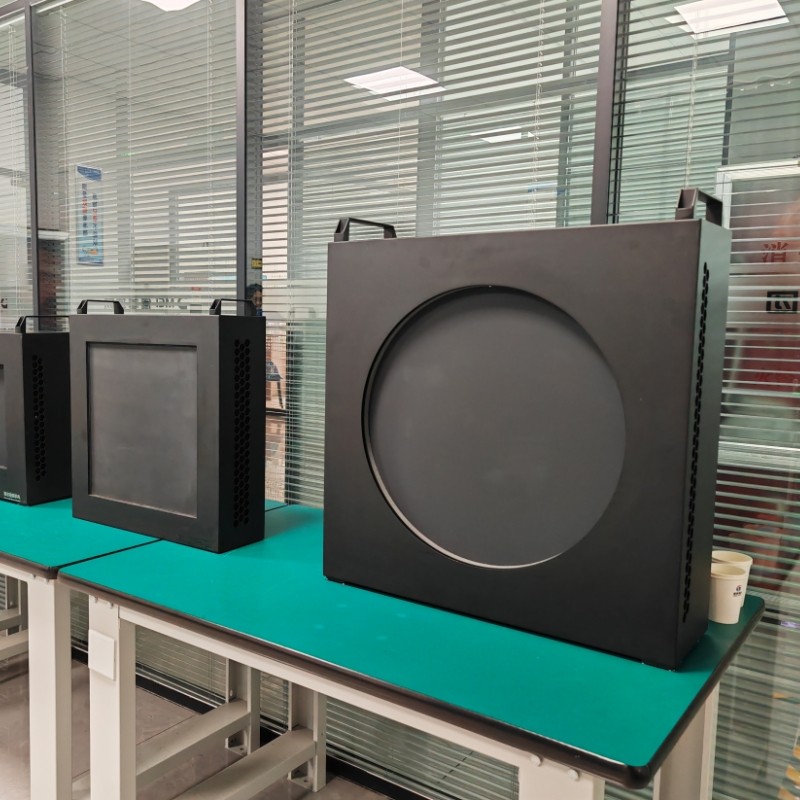

ZT-FTAD分體大面源黑體爐（室溫+5℃-600℃）

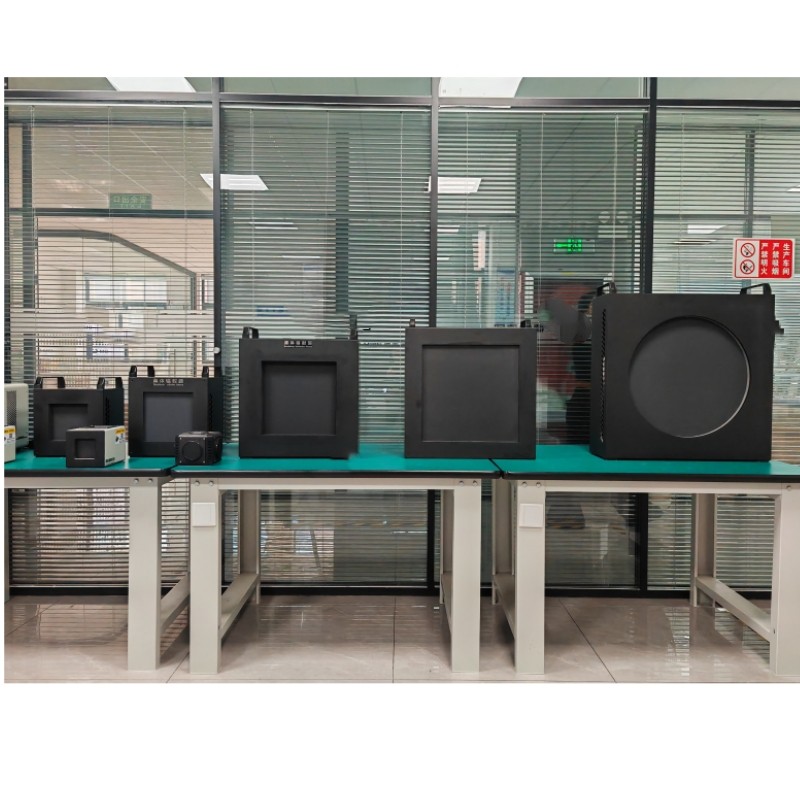

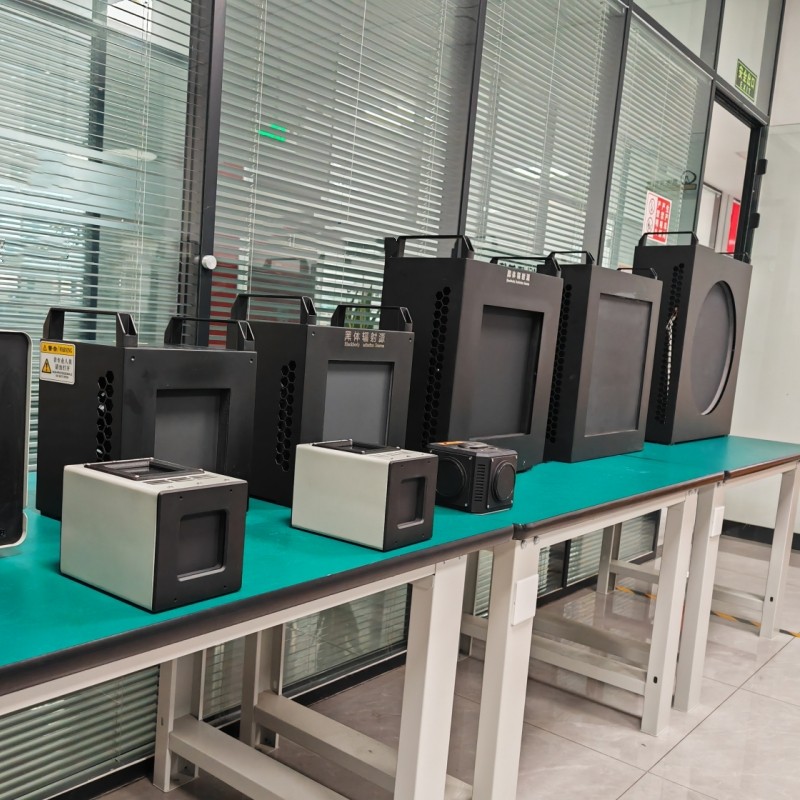

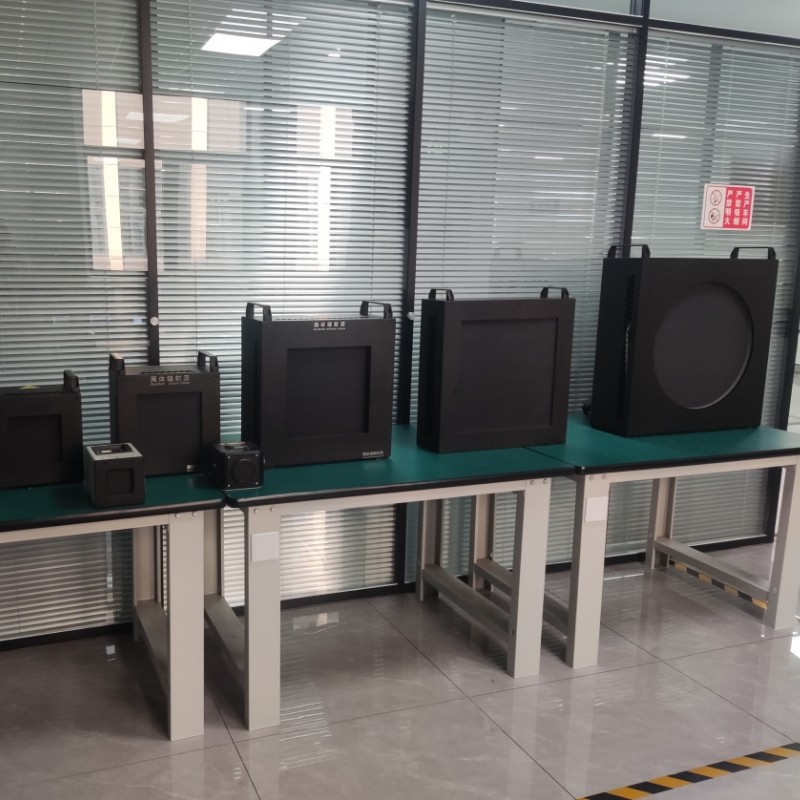

1、可為用戶提供不同輻射面大輻射面，有效輻射面大，溫場均勻。
2、人機界面，中文顯示，觸摸操作，美觀大方。
3、溫度一鍵設置，操作簡單。迅速升溫，控溫。
4、根據客戶要求可以考取全球任何地方的語言界面，方便出口。
5、可實現快速降溫配套設置，降溫快。（定制選配功能）

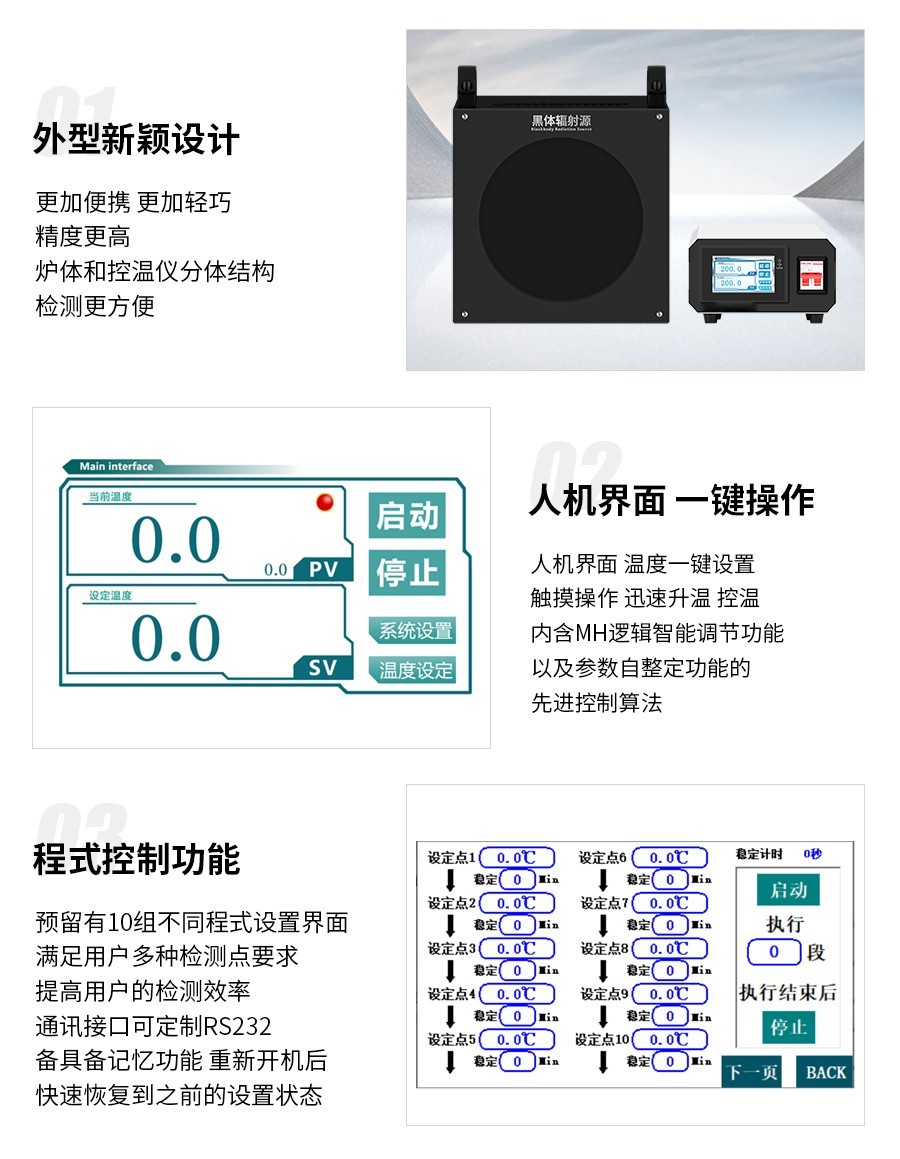

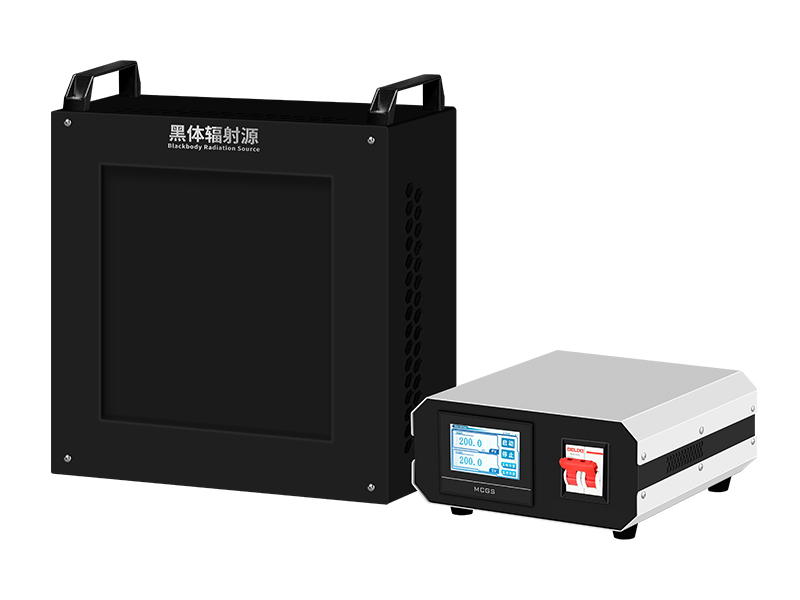

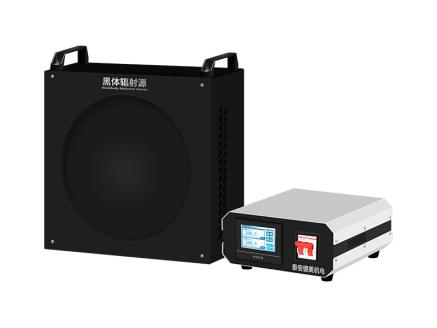

1) 外型新穎設計，采用爐體和控溫儀一體化結構。
2) 發熱體與外殼隔熱，采用特殊軟件限壓加熱，不需要大功率電源變壓器。
3) 采用自動升溫控溫方式，安全可靠，升溫速度快，溫度穩定性好。
4) 使用操作方便體積小重量輕，便于攜帶，不僅適合用于實驗室的校準，也可用于現場的校準工作。
5) 自動智能調節：內含MH邏輯智能調節功能，以及參數自整定功能的先進控制算法。
6) 溫度波動曲線，系統內配置溫度控制曲線，實時監測溫度變化情況。
7) 通訊接口可根據用戶要求定制RS232通訊串口。
8) 可根據自身需求配置快速降溫裝置，降溫速率科提升50%。

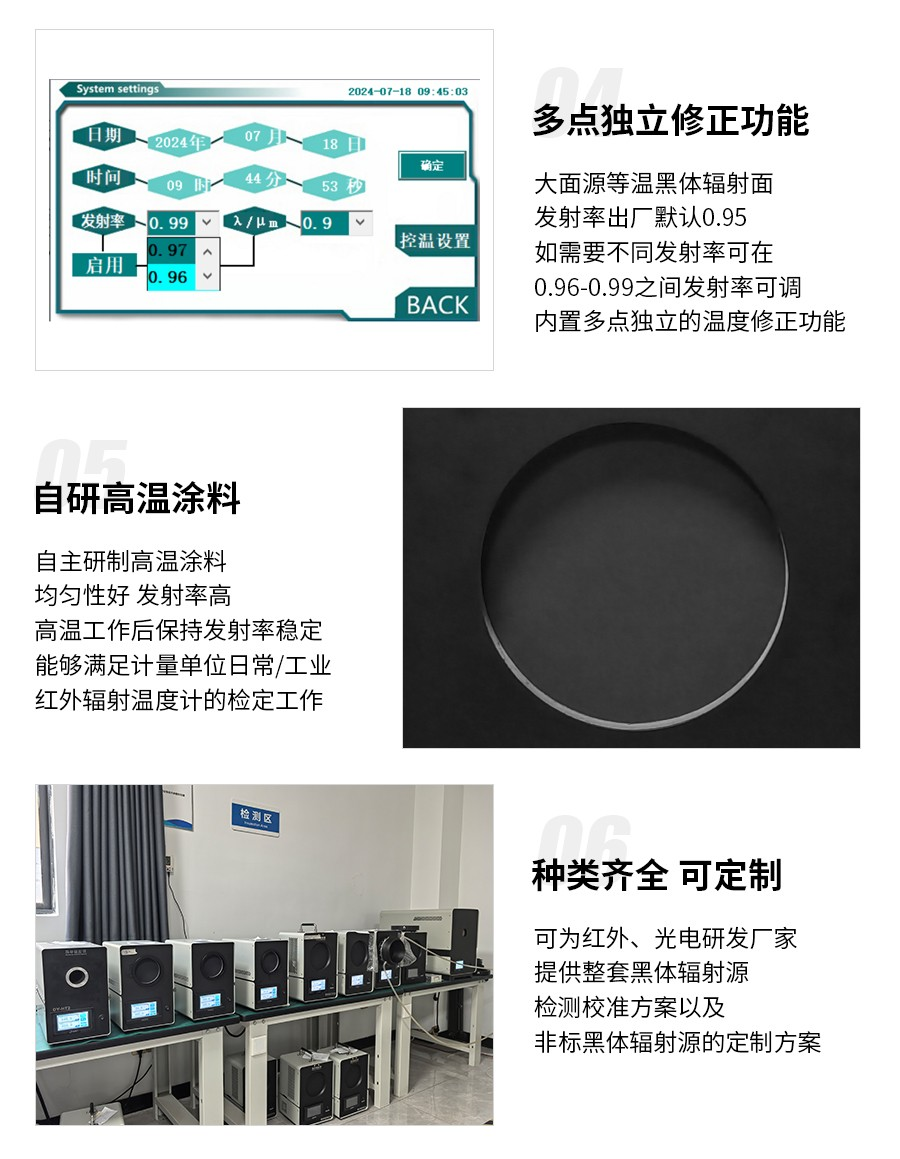

9) 可定制發射率可調功能(0.95-1之間可調)。
類型 | 分體式中溫面源黑體爐 | |||
型號名稱 | ZT-FT100AD | ZT-FT200AD | ZT-FT 300AD | ZT-FT 500AD |
工作溫度 | 室溫+5℃-600℃ | 室溫+5℃-500℃ | 室溫+5℃-400℃ | 室溫+5℃-300℃ |
操作方式 | 觸摸屏操作 | |||
溫度分辨率 | 0.1℃ | |||
溫度控制 | PID 自動控制 | |||
輻射面 | Φ100mm/100mm×100mm | Φ200mm/200mm×200mm | Φ300mm/300mm×300mm | Φ500mm/500mm×500mm |
腔口發射率 | ≥0.95 | |||
溫度穩定性 | ±（0.1～0.5）℃/10min | |||
溫度均勻性 | ±（0.2-0.8）℃ @50℃ (2/3中心區域內) | ±（0.5-1.2）℃ @50℃ (2/3中心區域內) | ||
尺寸 | 230mm×140mm×280mm | 380mm×207mm×434mm | 480mm×208mm×530mm | 680mm×208mm×730mm |
重量 | 8.0Kg | 14.0Kg | 24.0Kg | 43.0Kg |
功率 | 800W | 2000W | 3000W | 5000W |
設備配套性（可選） |
黑體主機 + 智能控溫儀 + 快速散熱裝置（選配） 黑體主機可耐溫范圍：-10℃-85℃ ；智能控溫儀可耐溫范圍：-10℃-60℃ 黑體主機與智能控溫儀之間連接線可定制1.5米 | |||
升級功能 （可選） | ①支持 232 通訊 ② 發射率可調功能(0.95-1 之間可調，出廠默認發射率 0.95) ③黑體可根據自身要求配置快速降溫裝置，降溫速率提升50% | |||
通訊 | 232通訊串口(含相應通訊協議） | |||
電源 | 主機：220V 50Hz 快速散熱裝置：直流12V供電 電流zui大5A 配套適配器220V | |||
環境 | 22±3℃； 25%-80%RH； zui高 2000 米 | |||
型號名稱 | ZT-FT240AD | |
工作溫度 | 50℃-380℃ | |
操作方式 | 觸摸屏操作 | |
溫度分辨率 | 0.1℃ | |
溫度控制 | PID自動控制 | |
輻射面 | Φ240mm | |
發射率 | ≥0.95 | |
可定制發射率可調功能(0.95-0.99之間可調) | ||
溫度穩定度 @100℃以下 | 環境溫度22℃±5℃ | ±（0.1-0.2）℃（@100℃以下 10min內） |
溫度穩定度 | ±（0.2-0.8）℃（10min內） | |
溫度均勻性 | ±（0.2-0.8）℃（@100℃時，2/3區域內） | |
亮度溫度偏差 | 優于2.0℃ 優于1℃（@100℃以下） | |
溫度精度亮度溫度偏差 | ±（0.3%*t+0.5）℃（環溫23℃±5℃） ±（0.3%*t+0.8）℃（環溫0℃~45℃） | |
線纜長度 | 黑體主機與智能控溫儀之間連接線標配1.5米（可定制） | |
升級功能（可選） | 黑體可根據自身要求配置快速降溫裝置 250℃降至室溫需要60分鐘； 150℃降至室溫需要40分鐘 | |
設備配套性 |
黑體主機 + 智能控溫儀 + 快速散熱裝置（選配） 黑體主機可耐溫范圍：-10℃-85℃ ；智能控溫儀可耐溫范圍：-10℃-60℃
| |
體積（長×寬×高） | 黑體主機360mm×400mm×120mm 控溫儀：224mm×227mm×127mm 快速降溫裝置（可選） | |
重量 | 黑體主機＜28kg 控溫儀 3.2kg 快速降溫裝置（可選）:≤4.5kg | |
定制功能 | 1、RS232通訊串 （可選） 2、可根據自身需求配置快速降溫裝置，降溫速率科提升50%（可選） | |
電源 | 220V AC 10A | |
快速散熱裝置： 配套適配器220V（可選） | ||
安全保護機制 | 1、增加控溫設備的安全保護機制，超溫自動停止加熱，保護人員安全。 2、設備有保險裝置，內部發生漏電/短路/斷路時設備能夠自動斷電；設備功率與電源線負載需匹配。 | |
語言 | 默認中文或英文，根據客戶要求可以考取全球任何地方的語言界面。 | |
自主知識產權 | 黑體輻射源觸摸屏系統取得計算機軟件著作權登記證書，專利號：2020SR0565743 | |
認證資質文件 | ||
防塵蓋可選 | 可耐溫80℃-90℃，需黑體降溫至室溫 或選耐溫180℃，材質感覺不如80℃美觀 | |
電線線徑
| ≥1.5平方 | |
